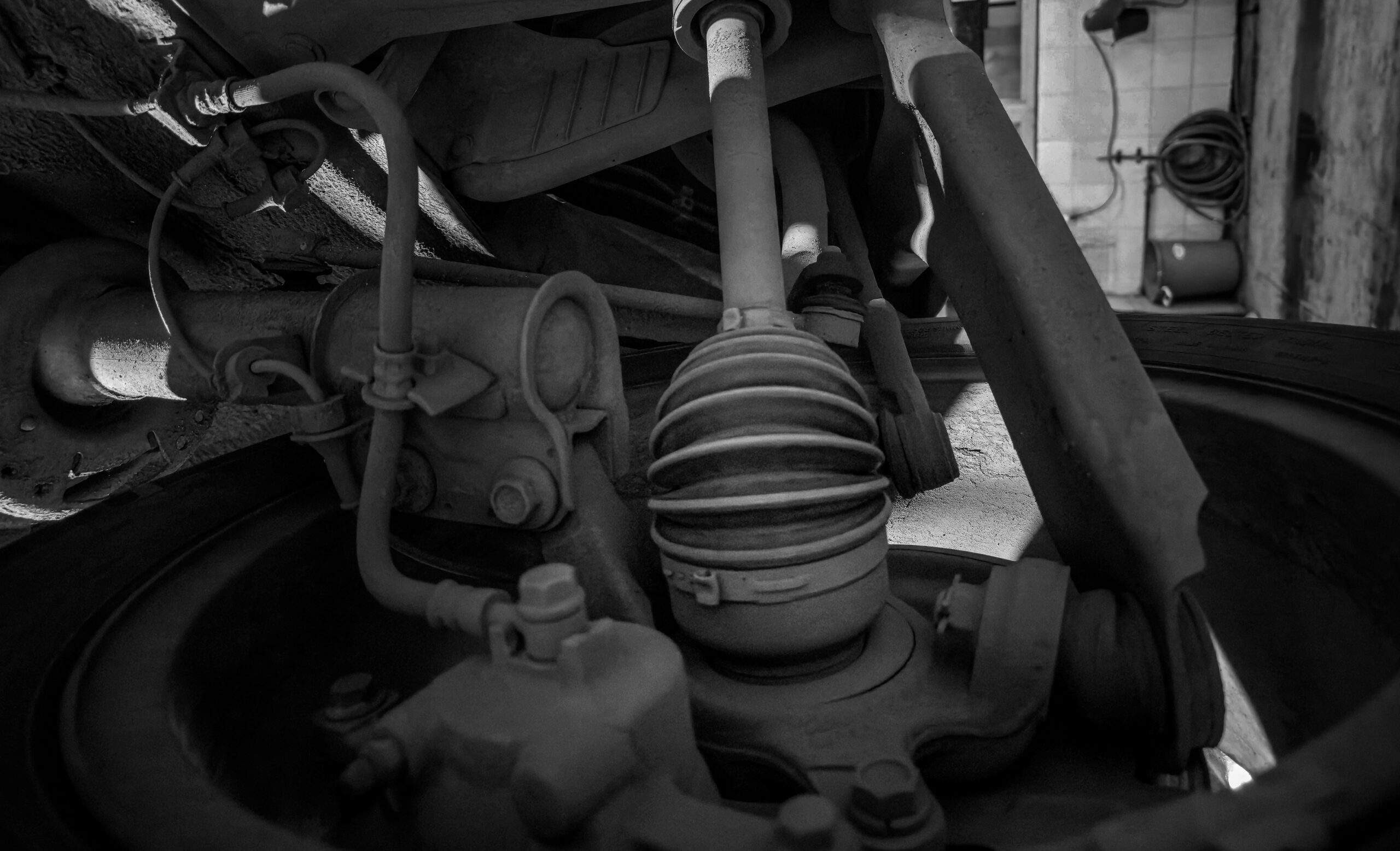

FF車のタイヤは、ハンドルを切った状態（軸角40°超）でも駆動力を受けてスムーズに回ります。ユニバーサルジョイントなら盛大に脈動するはずの条件で、なぜ等速に回せるのか——その答えがCVジョイント（Constant Velocity Joint：等速ジョイント）です。
この記事では「なぜ等速になるのか」という原理の核心から、ボール型・トリポード型の使い分け、産業機械への応用判断まで、機構設計14年の実務目線で解説します。
1. なぜ等速になるのか——「二等分面」がすべて
ユニバーサルジョイントが脈動するのは、トルクの受け渡し点（十字軸の腕）が、回転中に入力軸寄りになったり出力軸寄りになったりするからです。受け渡し点の「ひいき」が速度ムラを生む。
CVジョイントはこれを幾何学で解決しました。トルクを伝える複数のボールを、ケージ（保持器）と溝形状によって常に2軸の交角を二等分する平面（ホモキネティック平面）上に拘束します。受け渡し点が入力軸からも出力軸からも常に「等距離」の角度位置にあるため、どちらの軸から見ても回転の進み方が同じ——つまり等速になる、という理屈です。
ユニバーサルジョイント2個使いの等速化が「脈動を作ってから打ち消す」のに対し、CVジョイントは「最初から脈動を発生させない」。ここが本質的な違いです。
2. 種類——固定式としゅう動式の二本柱
| 方式 | 代表構造 | 最大作動角 | 軸方向しゅう動 | 主な用途 |
|---|---|---|---|---|
| 固定式（ボール型） | バーフィールド型（6ボール） | ◎ 〜47°前後 | × 不可 | FF車タイヤ側、大角度部 |
| しゅう動式（ボール型） | ダブルオフセット型（DOJ） | ○ 〜25°前後 | ◎ 可 | デフ側、伸縮吸収部 |
| しゅう動式（ローラー型） | トリポード型（3ローラー） | ○ 〜23°前後 | ◎ 可・低抵抗 | デフ側、振動低減重視 |
FF車のドライブシャフトは「タイヤ側に固定式＋デフ側にしゅう動式」のセットが定番構成。サスペンションのストロークで軸間距離が伸び縮みするぶんを、デフ側のしゅう動式が吸収しています。「大角度は固定式、伸縮はしゅう動式」と役割分担させる——この考え方は産業機械に転用するときもそのまま使えます。
3. 産業機械での使いどころ——「2個使いできない場所」の切り札
正直に言うと、産業機械の駆動系はユニバーサルジョイント2個使いで足りる場面が多いです。CVジョイントを選ぶ価値が出るのは次の条件のとき。
① 中間軸を置くスペースがない：2個使いには中間軸の長さが必要。狭隘部で1個・大角度を等速で曲げたいならCV一択です。
② 角度が運転中に変動する：可動アームの先に回転を送る場合、2個使いの等速条件（両端等角）を常時維持するのは大変。CVなら角度が変わっても1個で等速のままです。
③ 回転ムラが品質に直結する：印刷・塗工・検査系など、わずかな速度脈動が製品に転写される装置では、最初からCVで脈動源を断つのが安全です。
CVジョイントはユニバーサルより高価で、グリス封入＋ブーツ（蛇腹カバー）の保護が前提の部品です。ブーツが破れるとグリスが飛んで早期破損に直結するため、ブーツに干渉・チップ飛散・薬品がかからないレイアウトまで含めて設計してください。
ボールが常に角度の真ん中の面に乗り続ける——この動きはアニメで見るのが最速です。54機構を収録した動く機構図鑑で、ユニバーサルとの違いを見比べてみてください。
▶ 動く機構図鑑でCVジョイントを見る（無料）
4. 【実話】「等速だから」とCVを選んで、見積で青ざめた日
回転ムラを嫌う検査装置の駆動系で、「脈動ゼロが正義」とばかりに迷わずCVジョイントを指定したことがあります。技術的には何も間違っていません。問題は見積でした。ユニバーサルジョイント2個＋中間軸の構成に対して、数倍の部品コスト。しかも納期も長い。
上司に「で、2個使いだと品質要求を満たせないの？」と聞かれ、計算したら——軸角8°の2個使いなら、位相さえ合わせれば理論上脈動ゼロ。スペースも中間軸を置く余裕が普通にありました。つまりCVでなければならない理由が、その装置にはなかったんです。
設計変更でユニバーサル2個に戻してコストは数分の一に。以来、「高機能な部品を選ぶときは、安い構成で成立しない理由を先に言語化する」のが自分ルールです。CVジョイントは切り札。切り札は、切るべき場面で切るから価値があるんですよね。
5. ユニバーサルジョイントとの選定フロー
迷ったら次の順で判定すると速いです。
Q1. 軸角は固定？変動する？ → 変動するならCV優位
Q2. 中間軸を置くスペースはある？ → ないならCV、あるならQ3へ
Q3. 2個使い＋位相管理で脈動要求を満たせる？ → 満たせるならユニバーサル2個（低コスト）、満たせないならCV
ユニバーサル側の不等速の理屈と2個使いの定石は「ユニバーサルジョイントの仕組み｜速度変動と2個使いの定石」で詳しく解説しています。セットで読むと、この選定フローの背景が腹落ちするはずです。
6. SolidWorksでの設計ポイント
① 内部はモデリングせず外形＋可動範囲で扱う：ボール・ケージ・溝の作り込みは不要。メーカーの外形データに、最大作動角の円錐（首振り範囲）をスケッチで持たせておくと干渉検討が速くなります。
② しゅう動式はストローク代を方程式で管理：軸方向の伸縮量を可動部のストロークから方程式で算出し、ジョイントの許容しゅう動量と照合できる形にしておくと設計変更に強くなります。
③ ブーツの膨らみを忘れない：最大角でブーツは外周側に膨らみます。カタログの最大外径＋余裕で逃げ空間を確保しておかないと、実機で擦れて破れます。
7. 選定手順——5ステップで決める
STEP1 最大作動角と角度変動の有無を整理する
STEP2 軸方向の伸縮要否で固定式／しゅう動式を決める
STEP3 伝達トルク×使用係数でサイズ選定（連続トルクと最大トルクの両方）
STEP4 ブーツの保護（干渉・熱・薬品・粉塵）までレイアウトに織り込む
STEP5 ユニバーサル2個使い構成とのコスト比較を必ず一度はやる
8. よくある質問（FAQ）
Q. CVジョイントは完全に脈動ゼロですか？
A. 理論上は等速ですが、トリポード型などでは作動角に応じてわずかな誘起スラスト（軸方向の脈動力）が発生します。微振動まで管理する装置では型式選定時にメーカーへ確認してください。
Q. ブーツの寿命はどのくらい？
A. 使用環境によりますが、ゴムブーツは経年劣化する消耗品です。点検でひび・グリスにじみを見つけたら早期交換が原則。破れてからでは本体ごと交換になります。
Q. 小型装置向けのCVジョイントはありますか？
A. あります。ミニチュアサイズの等速ジョイントやボール式の小型継手が市販されており、ロボットや小型搬送機の関節部で使われています。
Q. グリスは何を使えばいい？
A. 指定の専用グリス（極圧添加剤入り）を使ってください。ボールと溝は高面圧のすべり転がり接触なので、汎用グリスでは油膜が持ちません。
9. まとめ
CVジョイントの価値は「二等分面の幾何学で、1個・大角度・角度変動ありでも等速」という一点に集約されます。ただし切り札ゆえにコストは高い。ユニバーサル2個使いで成立しない理由を言語化できたときだけ採用する——それが費用対効果の最も高い使い方です。
