回転を90°曲げたい——機構設計で必ず出てくるこの要求に、最も素直に応えるのがベベルギヤ（かさ歯車）です。ただ、平歯車の感覚で設計すると確実に痛い目を見ます。
ベベルギヤは「取付距離」という平歯車にはない管理項目があり、ここを外すと異音・偏摩耗・歯欠けが一直線。この記事では種類の使い分けから歯当たり調整の実務まで、機構設計14年の目線で解説します。
1. ベベルギヤとは——円錐どうしの転がり接触

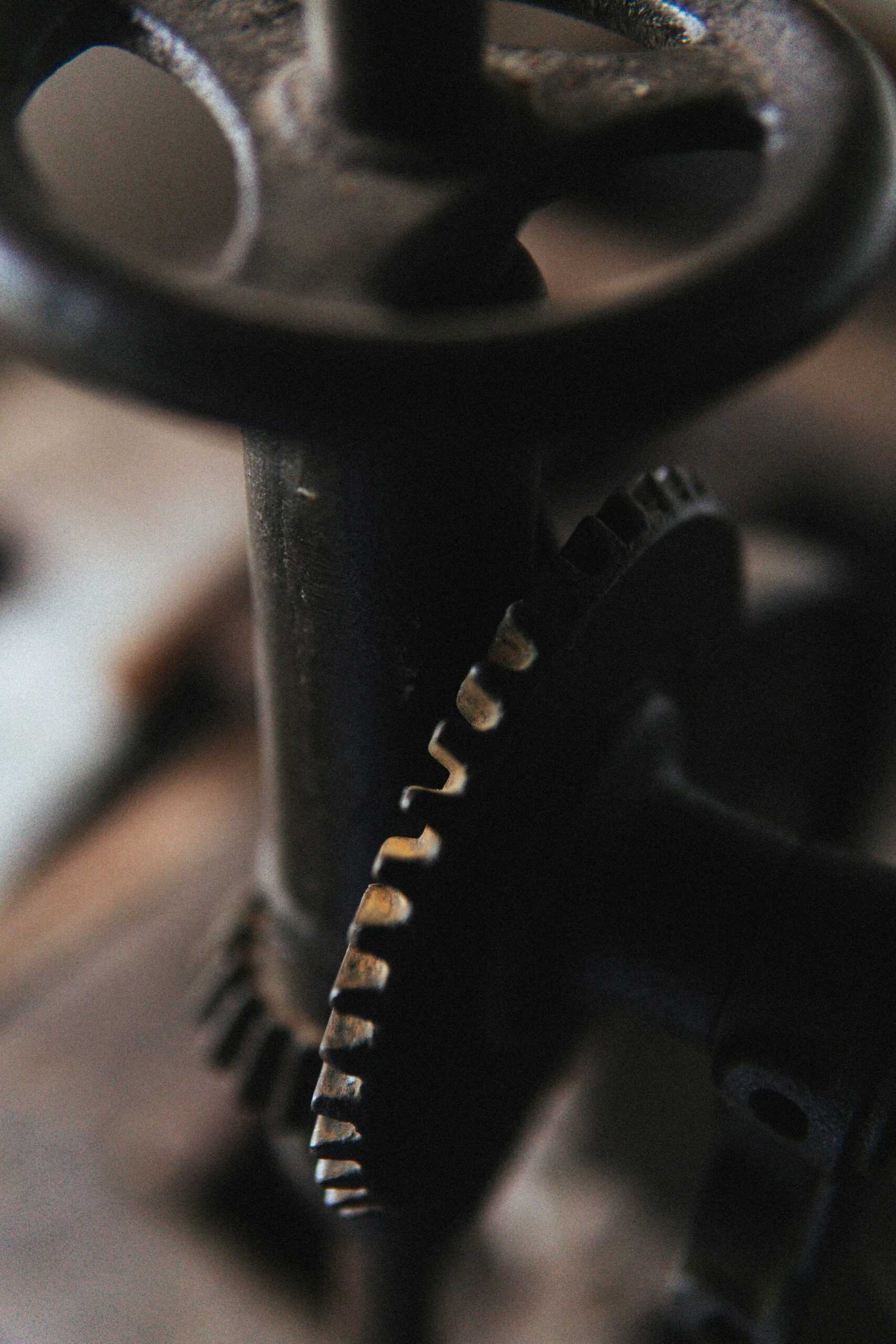

ベベルギヤは、交差する2軸（多くは90°）の間で回転を伝える円錐形の歯車です。平歯車が「円筒どうしの転がり」なら、ベベルギヤは「円錐どうしの転がり」。2つのピッチ円錐の頂点が1点で交わるように配置するのが大原則で、この頂点位置を決めるのが後述の「取付距離」です。
歯数が同じ1:1の組み合わせはマイタギヤと呼ばれ、回転方向の変換専用としてハンドル機構や手動装置で多用されます。
2. 種類と使い分け——すぐば・スパイラル・ハイポイド
| 種類 | 歯すじ | 静粛性・強度 | スラスト | 主な用途 |
|---|---|---|---|---|
| すぐばかさ歯車 | 直線 | △ 騒音大きめ | ○ 小 | 低速・手動・安価な動力伝達 |
| スパイラル（まがりば） | 曲線 | ◎ 静か・高強度 | △ 大（向き注意） | 中高速の動力伝達全般 |
| ゼロールベベル | 曲線（ねじれ角0°） | ○ | ○ すぐば並み | すぐばの置き換え・静音化 |
| ハイポイドギヤ | 曲線＋軸オフセット | ◎ 最も静か | × 大・すべり大 | 自動車デフ、軸をずらしたい場合 |
判断はシンプルで、周速がおおむね5m/s以下・たまにしか回さないならすぐば、それ以上の連続動力伝達ならスパイラル。スパイラルは噛み合い率が高く静かで強い反面、歯すじのねじれによる大きなスラスト（軸方向力）が発生します。回転方向と歯のねじれ方向の組み合わせで「押し合う向き」か「引き込む向き」かが変わるため、軸受の選定とセットで考える必要があります。
3. 設計の本丸：「取付距離」という管理項目
ベベルギヤの図面には取付距離（Mounting Distance：MD）という寸法が必ず入ります。これは「歯車の基準端面からピッチ円錐の頂点までの距離」で、2つのギヤの円錐頂点を1点に一致させるための座標です。
取付距離がズレると何が起きるか。頂点が合わない＝円錐どうしが正しく転がらない＝歯当たりが歯先・歯元に片寄り、騒音と偏摩耗が発生します。平歯車なら軸間距離が多少ズレてもバックラッシュが変わる程度で済みますが、ベベルギヤは敏感です。だからこそ、軸方向位置をシム（調整座金）で±0.1mm単位で動かせる構造にしておくのが実務の鉄則です。
ハウジングの加工公差だけで取付距離を保証しようとすると、公差の積み上げで必ず無理が出ます。ギヤ背面または軸受の裏にシムを入れる前提で設計し、図面に標準シム厚と調整範囲を注記してください。
4. 歯当たり確認——光明丹で「あたり」を見る
組立時の歯当たり確認は、歯面に光明丹（または専用の当たり剤）を薄く塗って数回転させ、相手歯面への転写を見るのが定番です。理想は歯幅中央よりやや小端寄り・歯たけ中央に楕円状の当たりが出る状態。当たりが大端側や歯先に寄っていたら、シムで取付距離を調整して追い込みます。
このとき、バックラッシュは大端側で測るのもポイント。図面指示も「大端側バックラッシュ○〜○mm」と測定位置込みで書くと、現場との認識ズレがなくなります。
ベベルギヤの「頂点が1点で合う」感覚は、文章より動きで見るのが最速です。54機構を収録した動く機構図鑑なら、直交軸の回転伝達をアニメで確認できます。
▶ 動く機構図鑑でベベルギヤを見る（無料）
5. 【実話】「公差で何とかなる」と思って異音装置を作った日
若手の頃、ユニットの90°伝達にベベルギヤを使い、コスト都合でシム調整を省いた設計をしたことがあります。「ハウジングの加工公差を±0.05に締めたから大丈夫」と。
試運転で聞こえてきたのは「ウィーン」という甲高い唸り。歯当たりを見たら、見事に歯先の大端側に細い当たりが出ていました。ハウジング・軸受・止め輪・ギヤ背面——公差を積み上げたら±0.05どころか±0.15は動く構成だったんです。個々の公差は守れていても、積み上げは守れない。当たり前のことに、音で気づかされました。
対策は軸受裏へのシム追加。幸い構造的に入れられる隙間があったので救われましたが、なければハウジング作り直しでした。以来、ベベルギヤの構想図を描くときは、歯車より先に「シムをどこに入れるか」を決めるのが自分ルールです。
6. SolidWorksでの設計ポイント
① レイアウトはピッチ円錐の三角形から：部品を作る前に、レイアウトスケッチで2つの円錐の断面（三角形）を描き、頂点一致と軸角90°を拘束で固定。ここに取付距離を寸法として入れておくと、後の検討が全部このスケッチ基準で回せます。
② ギヤ本体はToolboxまたはメーカーデータ：歯形の作り込みは不要。KHKなどメーカーの3Dデータを取付距離基準で配置するのが最速です。
③ スラスト方向を矢印注記で残す：スパイラルのスラスト向きは回転方向で変わります。アセンブリ内に注記やスケッチ矢印で残しておくと、軸受選定のレビューで「あれ、どっち向きだっけ」が消えます。
7. 選定手順——5ステップで決める
STEP1 軸角・速比・周速を整理し、すぐば／スパイラルを決める
STEP2 伝達トルクから呼びモジュールと歯幅を仮選定（メーカー強度表を活用）
STEP3 スラスト力を計算し、向きを含めて軸受形式を決める
STEP4 取付距離の調整構造（シム位置・調整範囲）を構想図に織り込む
STEP5 図面に取付距離・大端側バックラッシュ・歯当たり基準を注記する
8. よくある質問（FAQ）
Q. ベベルギヤとウォームギヤ、直交軸ならどちらを選ぶ？
A. 効率重視・速比が小さい（〜1/5程度）ならベベルギヤ、大減速比やセルフロックが欲しいならウォームギヤです。効率はベベルが90%以上、ウォームは50〜70%と大差があります。
Q. 軸角は90°以外でも使えますか？
A. 使えます。ピッチ円錐の設計で任意の軸角に対応できますが、標準品は90°が中心なので、特殊角は特注かレイアウト見直しを天秤にかけてください。
Q. ハイポイドギヤの利点は何ですか？
A. 軸をオフセットできるためレイアウト自由度が高く、噛み合いが滑らかで最も静かです。ただしすべりが大きく専用の極圧オイルが必要で、効率も落ちます。
Q. 歯当たりはどの位置が正解ですか？
A. 無負荷時は歯幅中央よりやや小端寄りが定石です。負荷がかかると当たりは大端側へ伸びるため、最初から大端に寄せると負荷時に歯端当たり（エッジコンタクト）になります。
9. まとめ
ベベルギヤは「すぐばかスパイラルか」より、「取付距離をどう保証するか」で品質が決まる歯車です。シムの入る場所を最初に決め、図面に当たりとバックラッシュの基準を残す。この2つを徹底するだけで、直交軸まわりの異音トラブルはほぼ撲滅できます。
