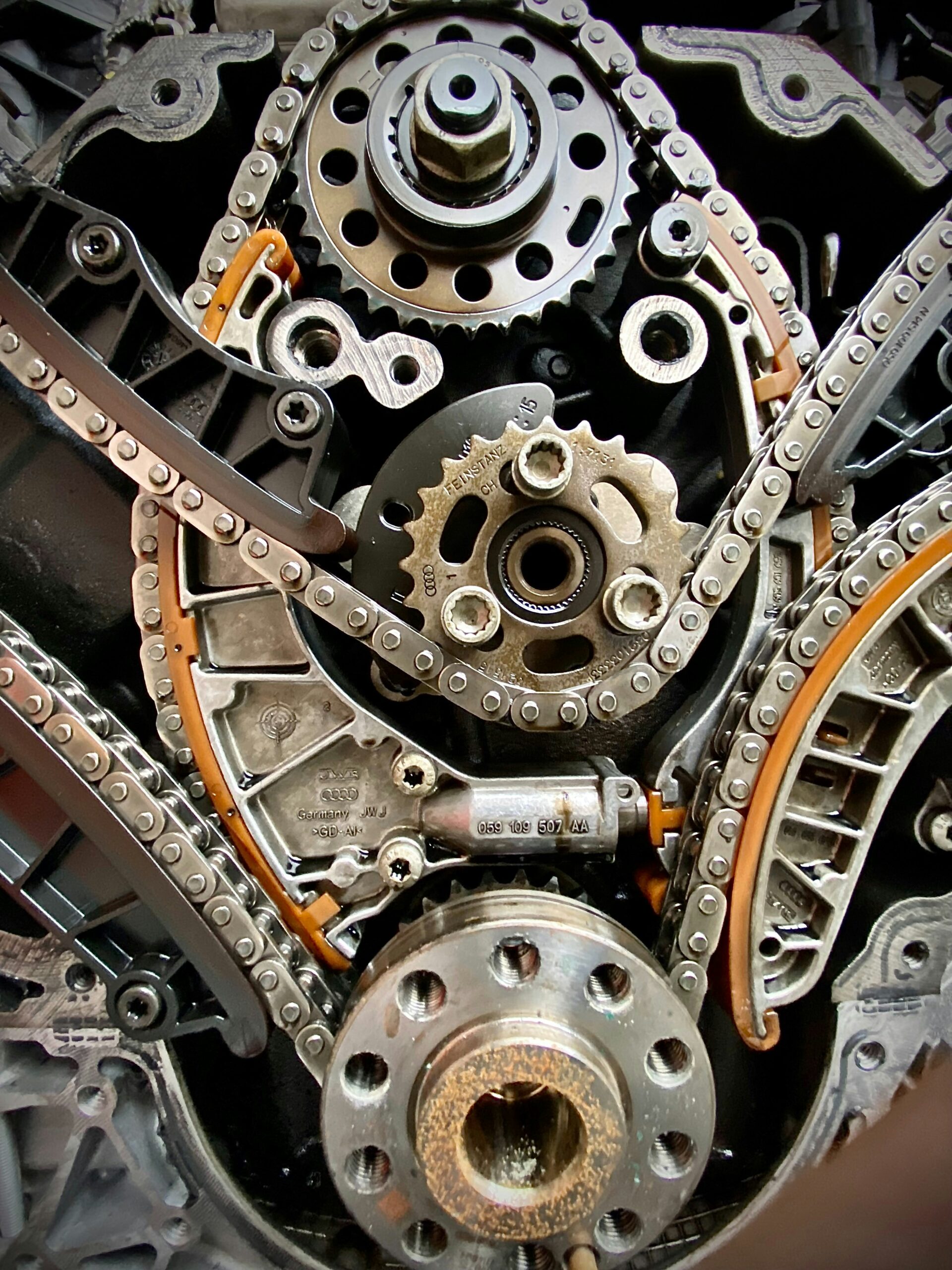

高負荷・長軸間・油まみれの環境——ベルトが音を上げる場所で黙々と働くのがチェーン伝動です。バイクや自転車でおなじみですが、産業機械でも搬送・駆動の主力。
ただしチェーンには「必ず伸びる」「給油を切らすと一気に死ぬ」という宿命があります。この記事では、ローラーチェーンの選定手順から伸び管理の数値基準まで、機構設計14年の実務目線で解説します。
1. ローラーチェーンの基本——呼び番号でピッチが決まる
産業用の主役はローラーチェーン（JIS B 1801）。「RS40」「RS60」のような呼び番号で、番号の十の位×3.175mmがピッチになります（RS40→ピッチ12.7mm、RS60→19.05mm）。構造はピン・ブシュ・ローラー・リンクプレートの組み合わせで、スプロケットの歯と噛み合って動力を伝えます。
ベルトとの最大の違いは「金属の噛み合い＝すべりゼロ・高負荷OK・高温や油に強い」こと。一方で騒音と給油の手間がトレードオフです。
2. 選定手順——線図とスプロケット歯数で決める
① 設計動力を出す：伝達動力 × 使用係数（衝撃の度合いで1.0〜1.7程度）
② 伝動能力線図でチェーンサイズを仮選定：小スプロケット回転数と設計動力の交点から
③ 小スプロケット歯数を決める：17枚以上が推奨（理由は次章）
④ 速比とチェーン長さ（リンク数）を計算：リンク数は偶数に。オフセットリンクは強度が落ちるので避ける
⑤ 多列化の検討：1列で足りなければ2列・3列に（能力は列数×係数）
3. 歯数17枚の理由——コーダルアクションという宿命
チェーンはスプロケットに「多角形」として巻き付きます。歯数が少ないほど多角形がカクカクになり、チェーン速度が周期的に脈動する——これがコーダルアクション（多角形運動）です。歯数11枚では速度変動が約4%にもなり、振動・騒音・チェーンの早期摩耗の元になります。歯数17枚以上で変動は1%台に収まるため、「最低17枚、できれば21枚」が実務の相場です。
小径化で浮いたスペース代は、振動対策と早期交換のコストで回収されます。どうしても小歯数が必要なら、低速で使うか、歯数の大きい従動側とのバランスで逃げてください。
4. 伸び管理——「1.5%」が交換の合図
チェーンの「伸び」はピンとブシュの摩耗による疲労伸びです。これが進むとピッチが狂い、スプロケットの歯先に乗り上げて歯飛び・外れに至ります。管理基準は明快です。
伸び率1.5%（大歯数スプロケットでは1%）で交換
測定はリンク数十コマ分の長さを実測して基準長と比較するだけ。設備保全の点検項目に「チェーン伸び測定」を入れておくと、突然の装置停止がほぼなくなります。
コーダルアクションの「カクつき」は文章より動画。54機構の動く図鑑なら、チェーン伝動の噛み合いをアニメで確認できます。設計レビューの説明資料代わりにも使えますよ。
▶ 動く機構図鑑でチェーン伝動を見る（無料）
5. 【実話】給油レスで回し続けたチェーンが「赤茶色」になった日
昔、屋外寄りの環境で使う搬送装置を設計したとき、給油配管をコスト都合で省いて「定期手差し給油でお願いします」と取説に書いて逃げたことがあります。
半年後の定期訪問で見たチェーンは、油っ気ゼロの見事な赤茶色。伸び率を測ったら2%超え、スプロケットの歯も先端が尖りかけていました。現場は忙しい。「手差しでお願いします」は、やらない前提で設計すべきだったんです。
結局、チェーン・スプロケット総交換＋自動給油器（グリスカップ式）の後付けで対応。給油のしくみは部品代ではなく「設計の責任範囲」——そう思い知らされた一件です。以来、チェーンを使う設計では無給油チェーン（シールチェーン）の採用か自動給油を最初に見積りへ入れています。
6. レイアウトの定石——「たるみ側は下、駆動側は上」
チェーンは選定が正しくても、レイアウトを外すと寿命も信頼性も出ません。覚えるべき定石は3つです。
① 張り側を上、たるみ側を下に：水平伝動では、駆動でピンと張る側を上、たるむ側を下に配置します。逆にすると、たるんだチェーンが自重で垂れて張り側と接触したり、スプロケットへの巻き付き角が減って歯飛びしやすくなります。
② 垂直伝動は避ける、やるならテンショナ必須：軸を上下に並べた垂直レイアウトでは、伸びたチェーンが下側スプロケットから自重で外れやすくなります。やむを得ない場合はアイドラで常時押さえてください。
③ アイドラは「たるみ側の外周」に当てる：張り側に当てると変動荷重をまともに受けてアイドラ軸受が早死にします。たるみ側の背中（外周側）から軽く押すのが基本です。
また、軸間距離はチェーンピッチの30〜50倍程度が推奨レンジ。短すぎると小スプロケットの巻き付き角が不足し、長すぎるとたるみ側の振れ（むち打ち）が出ます。レイアウト図の段階でこの3点をチェックしておくと、後工程の手戻りがほぼ消えます。
7. ベルト伝動との使い分け（早見表）
| 環境・要求 | チェーン | タイミングベルト |
|---|---|---|
| 高負荷・高トルク | ◎ | ○ |
| 高温・油・粉塵環境 | ◎ 強い | △ 苦手 |
| 静音・クリーン環境 | △ | ◎ |
| メンテナンスフリー | △ 給油必要 | ◎ |
| 長い軸間距離 | ◎ リンク追加で自由 | ○ 規格長の範囲 |
| 高速回転 | △ 騒音・脈動 | ◎ |
「静かでクリーンならベルト、過酷環境と高負荷ならチェーン」。ベルト側の選定詳細は「ベルト伝動の種類と選定｜Vベルトとタイミングベルトの使い分け」で解説しています。迷っている方はセットで読むと判断が一発で固まります。
8. SolidWorksでの設計ポイント
① チェーン1コマ1コマはモデリングしない：レイアウト検討では「ベルト/チェーン」スケッチ機能でパス（軌跡）だけ作れば十分。全コマ配置はアセンブリが一気に重くなります。
② スプロケットはToolbox＋ピッチ円をスケッチ参照に：軸間距離はピッチ円基準で方程式化しておくと、チェーンサイズ変更時も一発更新できます。
③ テンショナの可動域をMotion Studyで確認：伸び代を吸収するアイドラのストロークが干渉しないか、動かして検証しておくと組立で泣きません。
9. よくある質問（FAQ）
Q. 無給油チェーンならメンテ不要ですか？
A. シールチェーンや焼結ブシュ式は給油間隔を大幅に伸ばせますが、完全メンテフリーではありません。粉塵環境では定期点検（伸び測定）は引き続き必要です。
Q. チェーンのたるみはどのくらいが適正？
A. 水平軸間ならスパンの2〜4%程度のたるみが目安です。張りすぎは軸受荷重と摩耗を増やし、緩すぎは振動と歯飛びの原因になります。
Q. オフセットリンクはなぜ避けるべき？
A. 曲げ応力が集中しやすく、疲労強度が通常リンクより低いためです。リンク数が奇数にならないよう、軸間距離側で調整するのが基本です。
Q. スプロケットの材質・熱処理は何を選ぶ？
A. 一般用途はS45C調質、高負荷・高速なら歯面高周波焼入れが定石です。小歯数ほど歯面の負担が増えるため熱処理の優先度が上がります。
10. まとめ
チェーン伝動は「線図でサイズ・歯数17枚以上・伸び1.5%で交換」の3点で実務の9割をカバーできます。そして長持ちさせる鍵は選定よりも「張る・注す」のしくみ化。給油とテンションを設計に織り込んだ瞬間、チェーンは最も信頼できる伝動要素になります。
