「1段で1/60まで減速したい」「モーターの電源を切っても、荷物がズリ落ちない機構にしたい」——そんなとき、真っ先に候補へ挙がるのがウォームギヤです。
この記事では、ウォームギヤの仕組みとセルフロックの原理、そしてカタログには書いていない「効率と発熱」の落とし穴まで、機構設計14年の実務目線で解説します。
1. ウォームギヤとは——ねじが歯車を回す機構

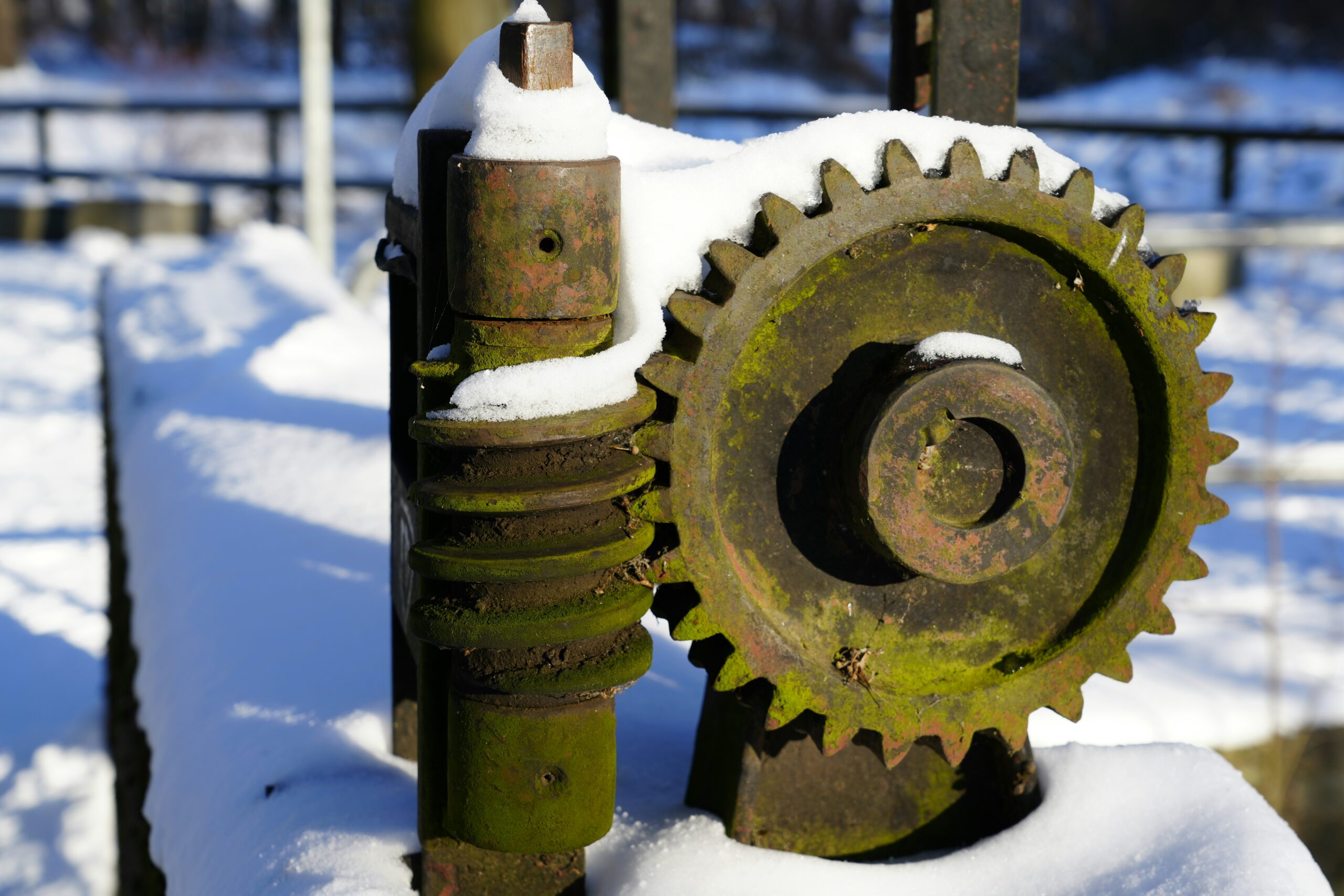

ウォームギヤ（ウォームギヤ対）は、ねじ状の歯をもつ「ウォーム」と、それに噛み合う斜歯の「ウォームホイール」の組み合わせです。軸は90°で交差（正確には食い違い軸）し、ウォームが1回転するとホイールは1歯分しか進みません。
つまり、ホイールの歯数が60枚・ウォームが1条なら、減速比はそのまま1/60。平歯車なら3段は必要な減速を、たった1段・コンパクトな直交レイアウトで実現できるんです。歯車諸元はJIS B 1723（円筒ウォームギヤ）に規定されています。
2. ウォームギヤの3つの強み
① 1段で大減速比が取れる
減速比＝ホイール歯数÷ウォーム条数。1条ウォーム×歯数100なら1/100です。減速機の段数が減る＝部品点数・バックラッシュの累積・組立工数がすべて減る、というのが実務上の最大のメリットですね。
② セルフロック（自立）する
ウォームの進み角γが摩擦角ρ′より小さいと、ホイール側からウォームを回せなくなります。これがセルフロック。目安として進み角が4°前後以下（1条・小モジュール構成）で成立しやすく、昇降装置やチルト機構で「電源OFFでも位置を保持したい」ときに効きます。
③ 静かでなめらか
噛み合いが「すべり接触」主体なので、平歯車特有の打音が出にくく、動作音が静か。医療機器や舞台装置など静粛性が要る用途で好まれます。
3. 弱点は「効率」と「発熱」——ここを見誤ると事故る
すべり接触は静粛性の源であると同時に、効率低下と発熱の源でもあります。伝達効率ηは概ね次式で決まります。
η ＝ tanγ ／ tan(γ＋ρ′)
進み角γが小さい（＝減速比が大きい・セルフロックする）ほど効率は下がり、セルフロック条件では効率50%未満になることも珍しくありません。失われたエネルギーは全部「熱」になります。
ウォーム減速機のカタログ定格は熱定格（サーマルレーティング）で制限されている場合があります。機械的に持っても、油温が上がりすぎて焼き付く——連続運転・高頻度運転では必ず熱の確認を。
また、すべり接触のため材質ペアにも定石があります。基本はウォーム＝浸炭焼入れ鋼（SCM415など）×ホイール＝リン青銅鋳物（CAC502）。同種金属同士だと凝着摩耗（かじり）を起こすため、わざと異種材を組み合わせるわけです。
4. 他の減速機構との比較
| 項目 | ウォームギヤ | 平歯車多段 | 遊星歯車 | ハーモニックドライブ |
|---|---|---|---|---|
| 1段の減速比 | 1/10〜1/100 | 〜1/8程度 | 1/3〜1/10 | 1/30〜1/320 |
| 効率 | △ 50〜70% | ◎ 95%以上/段 | ○ 90%前後 | ○ 70〜85% |
| セルフロック | ◎ 条件次第で可 | × 不可 | × 不可 | × 基本不可 |
| 軸レイアウト | 直交 | 平行 | 同軸 | 同軸 |
| コスト | ○ 安い | ◎ 最安 | ○ 中 | △ 高い |
| 向く用途 | 昇降・保持・静音 | 汎用動力伝達 | 高トルク同軸 | ロボット関節 |
「大減速×保持ならウォーム、効率重視なら平歯車・遊星、精密位置決めならハーモニック」と覚えておけば、初期選定で大きく外すことはありません。
5. 【実話】効率60%を「90%」で計算してモーターが負けた日
昔、装置の昇降ユニットでウォーム減速機を選定したときの話です。必要トルクからモーター容量を逆算する際、頭の中が平歯車モードのまま効率90%で計算してしまったんですよ。実際のその減速比での効率は約60%。
試運転当日、ワークを載せた瞬間にモーターが唸って過負荷アラーム。先輩に「ウォームで90%はないわ〜」と笑われながら、ワンサイズ上のモーターへ変更——取付ピッチも変わって、ブラケットから設計やり直しでした。
以来、ウォームを使うときはカタログの「実効率」を最初に確認し、余裕率1.5〜2倍でモーターを選ぶのが自分ルールです。効率は「機構の種類で決め打ちしない」。これ、地味ですが一番大事な勘所だと思います。
6. SolidWorksでのウォームギヤ設計ポイント
① 歯形は簡略表示でOK：レイアウト検討段階では、ウォームを円筒＋ねじ山表記、ホイールをリム形状で簡略モデリングすれば十分。正確なインボリュート歯形は重くなるだけです。
② 動きは「ギア合致」で再現：アセンブリの機械的な合致→ギアで比率「1：60」のように歯数比を直接入力すれば、簡略モデルでも連動回転を確認できます。
③ 干渉・タイミング確認はMotion Studyで：昇降ストロークとリミットの位置関係はモーションスタディで回して検証するのが確実です。
7. 選定手順のまとめ——5ステップで決める
実務での選定は次の順番で進めると迷いません。
STEP1 必要減速比と軸レイアウト（直交でよいか）を確認
STEP2 セルフロックの要否を決める（要るなら進み角小さめ＝効率低下を許容）
STEP3 カタログの実効率と熱定格を確認し、モーター容量に余裕率1.5〜2倍
STEP4 材質ペア（鋼×リン青銅）と潤滑方式（グリス/油浴）を決定
STEP5 バックラッシュ要求が厳しい場合は調整機構付き減速機を検討
8. よくある質問（FAQ）
Q. セルフロックは100%信用していいですか？
A. いいえ。振動や衝撃が加わる環境では摩擦状態が変わり、逆転する可能性があります。安全に関わる保持（昇降装置など）では、必ずブレーキや機械式ストッパを併用してください。
Q. ウォームギヤの減速比はどう計算しますか？
A. 「ホイール歯数 ÷ ウォーム条数」です。2条ウォーム×歯数60なら1/30になります。条数を増やすと効率は上がりますが、セルフロックはしにくくなります。
Q. グリス潤滑と油浴潤滑、どちらを選ぶべき？
A. 低速・間欠運転ならグリスで十分ですが、連続運転や高負荷では油浴（または強制潤滑）が基本です。すべり接触ゆえに油膜が切れると一気に摩耗が進みます。
Q. 3Dプリンタでウォームギヤを作れますか？
A. 試作・軽負荷なら可能です。ただし樹脂同士は摩耗が早いので、ウォーム側を金属（市販のねじ流用も可）、ホイール側を樹脂にすると長持ちします。
9. まとめ
ウォームギヤは「1段で大減速」「セルフロック」「静粛」という、他の歯車にはない武器を持つ機構です。一方で効率と発熱という明確な弱点があり、ここを設計初期に織り込めるかどうかが腕の見せどころ。
「保持が要るならウォーム、効率が要るなら別の機構」。この軸さえ持っていれば、選定で迷う時間はぐっと減るはずです。
